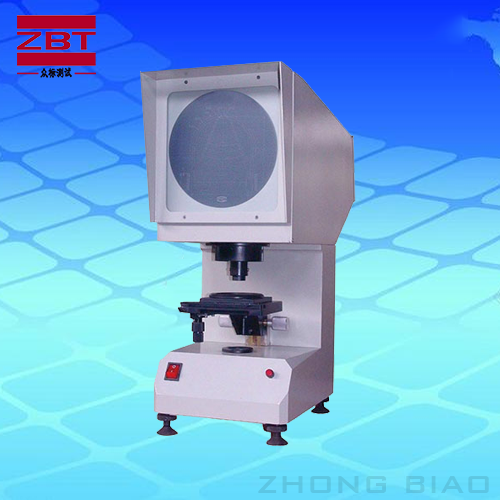

CST-50沖擊試樣缺口投影儀是我公司根據目前國內眾多用戶的實際需求和GB/T229-2007、ASTM E23-02a中對沖擊試樣缺口的要求而規劃、開發的一種專用于檢查夏比V型和U型沖擊試樣缺口加工質量的專用光學儀器。眾標生產的沖擊試樣缺口投影儀是運用光學投影辦法將被測的沖擊試樣V和U型缺口標準樣板圖比照，以確定被檢測的沖擊試樣缺口加工是否合格。該沖擊試樣缺口投影儀是眾標暢銷產品，其長處是操作簡潔，檢查比照直觀，效率高。
CST-50沖擊試樣缺口投影儀是專用設備，在運用前，請仔細閱覽運用說明書，在充分理解后，再開機運用！
CST-50沖擊試樣缺口投影儀正確的操作辦法如下所示：
1、接通電源，打開電源開關。
2、將被測試樣放在工作臺上，滾動工作臺升降手輪，調焦至影像清晰，再調整圓工作臺和縱、橫向調理手輪，使已擴大了50倍的試樣V型（或U型）缺口投影圖像與本儀器所提供的也已擴大了50倍的沖擊試樣缺口標準尺度圖比照，即可判別出沖擊試樣V型缺口的幾何尺度加工質量。
3、當燈泡經長時間運用亮度降低或損壞后，需更換新燈泡：首先切斷電源，取下后蓋，旋松鹵鎢燈座（白瓷）上兩個螺釘，向上拔出燈泡，即可更換；更換后需按下面的辦法從頭調整照明體系：
（1）取下后蓋板，打開電源開關；
（2）在工作臺上放—張白紙；
（3）松開燈座正面滾花螺釘、調整光源后的大滾花手輪，即可調理燈絲中心高度，拉動大滾花手輪可調理燈絲坐落光軸水平中心位置；調理時應留意白紙上亮斑圓整并根本居中，然后移開白紙，調查投影屏照明是否均勻，如此重復至均勻。
（4）旋緊滾花螺釘，固定燈座，照明體系調整結束。
照明體系的調整是把燈絲調整在光軸的中心，使投影屏上得到均勻亮度，新出廠的儀器照明體系現已正確校正，—般不需調整，只有在儀器遭到劇烈震動或更換燈泡，使燈絲偏離光軸中心后才需調整。
使用者應該注重保護本機，并仔細學習缺口投影儀操作辦法并正確運用，以便使該試樣缺口投影儀能堅持較高的精度和良好的運轉狀況！
|
