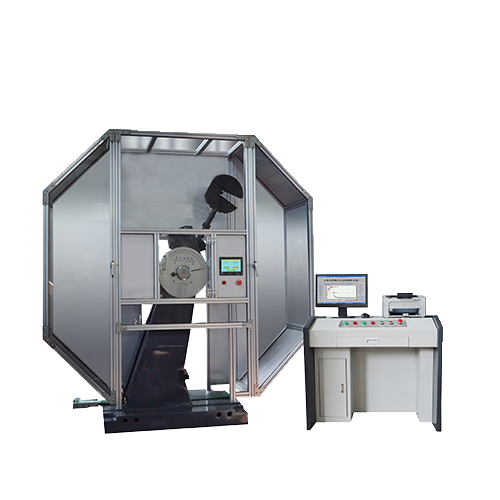

金屬擺錘沖擊試驗機是對金屬材料在動負荷下抵抗沖擊性能進行檢測的儀器，能連續和大量地做金屬?zèng)_擊試驗，并顯示沖擊吸收功、沖擊韌性、擺錘的旋轉角度及打印試驗報告等。
該機型可以配全自動送樣系統，可大大的提高試驗效率，減輕試驗人員勞動強度；也可選配儀器化沖擊系統，能記錄并分析整個沖擊過程的各種曲線、數據及特征值，并能夠進行數據輸出及打印試驗報告等。
金屬擺錘沖擊試驗機的工作原理：
1.利用擺錘沖擊試樣前后的能量差來測定該試樣的沖擊消耗能量Ak，每一個運動著的物體都具有能量，沖擊現象實際上是物體之間能量的轉換，或者說是能量的傳遞過程。
2.材料的韌性強弱就是利用其能接受這種能量的高低來衡量的。材料的韌性可以用材料在沖擊力的作用下，試件一次沖斷時單位面積上所損耗的沖擊功來表示，即沖擊韌性ak=Ak/(J/mm2)。
3.擺錘式?jīng)_擊試驗機主要由三大部分組成：沖擊試驗機機架；沖擊擺錘；試樣砧座與支座。在安裝試驗機時，需保證試驗機機體的水平，數顯擺錘沖擊試驗機原理通過高速負荷測量傳感器產生信號，經高速放大器放大后，由A/D快速轉換成數字信號送給計算機進行數據處理，同時通過檢測角位移信號送給計算機進行數據處理，精度高。
|
